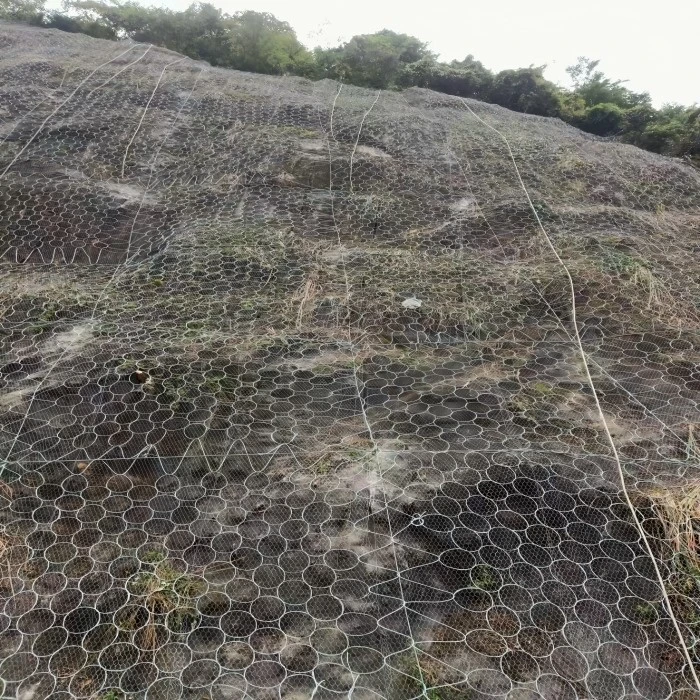

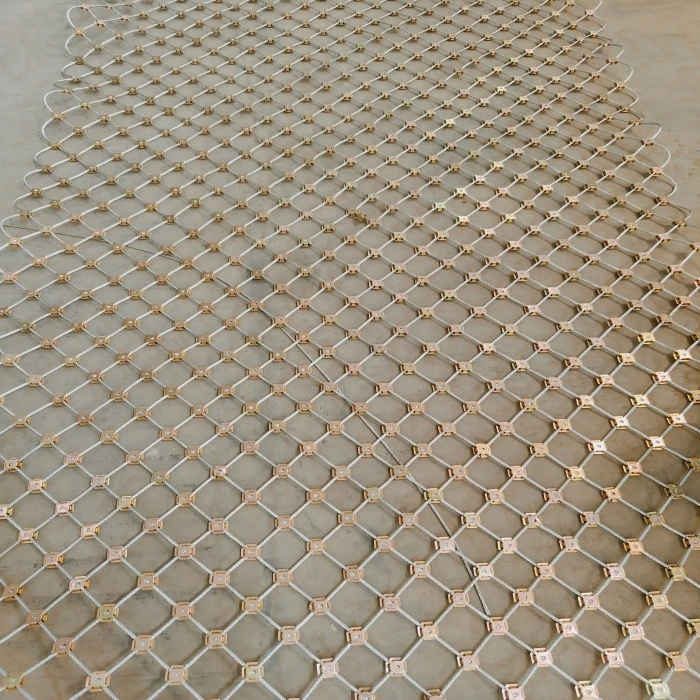

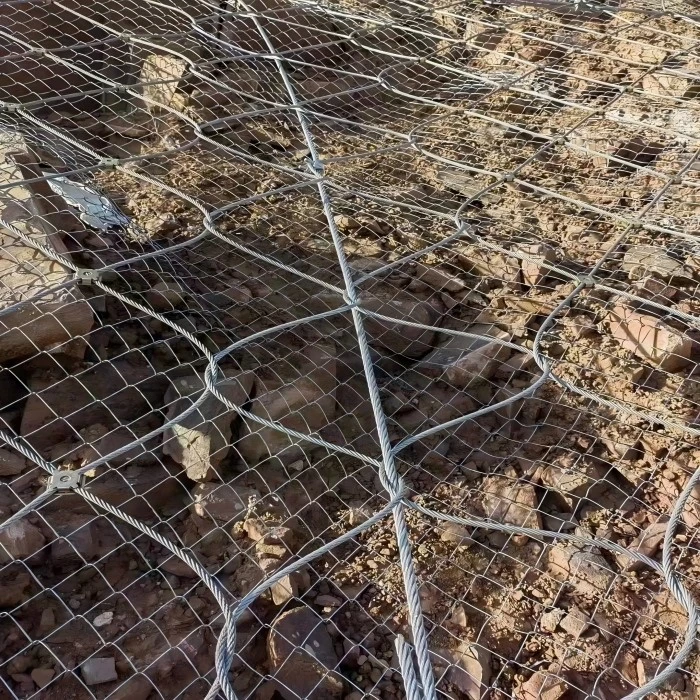

Las redes de protección activa flexibles se instalan directamente sobre superficies inclinadas mediante varillas de anclaje y cuerdas de soporte. El sistema aplica una fuerza de pre-tensión a masas inestables de roca o suelo, restringiendo así su movimiento y evitando el colapso. Utiliza una malla de cable de acero de alta-resistencia (p. ej., D0/08/300) combinada con una rejilla de alambre de acero secundaria (p. ej., SO/2.2/50) para una contención total-de la superficie. La configuración de malla garantiza que las cargas de impacto locales se distribuyan entre los paneles adyacentes, mejorando la integridad estructural general.

Parámetros técnicos

Parámetro	Especificación	Notas
Modelo (Estándar)	GPS2 (GB)	Más común para refuerzo de pendientes.
Tipo de malla de cable de alambre	D0/08/300	Cable de acero-galvanizado en caliente
Diámetro del cable	Φ8,0mm	Fuerza de rotura de un solo hilo Mayor o igual a 40 kN
Apertura de malla	300×300 mm (diamante)	–
Tamaño del panel	4 m × 4 m	–
Resistencia a la tracción del cable metálico	Mayor o igual a 1770 MPa	–
Tipo de cuadrícula secundaria	SO/2.2/50	Rejilla de alambre de acero galvanizado
Diámetro del alambre de la rejilla secundaria	Φ2,2mm	–
Apertura de rejilla secundaria	50×50 milímetros	–
Tamaño de cuadrícula secundaria	2.6 m × 10.2 m	–
Cuerda de soporte transversal	Φ16 mm (1×19)	Fuerza de rotura Mayor o igual a 120 kN
Cuerda de soporte longitudinal	Φ12 mm (1×19)	Fuerza de rotura Mayor o igual a 70 kN
Cuerda de costura	Φ8mm	Mismo material que la malla principal.
Varilla de anclaje del sistema	Anclaje de cable de acero de Φ16 mm	Longitud: 2,0~4,0 m (suelo: más largo)
Espaciado de anclajes	4.5 m × 4.5 m	–
Resistencia a la extracción-del ancla	Mayor o igual a 50 kN	–
Nivel de energía de protección	Menor o igual a 100 kJ	Adecuado para desprendimientos de rocas de tamaño-mediano
Carga de pre-tensión (cuerda de borde)	10-50 kN	–
Vida de protección	Mayor o igual a 30 años (galvanizado por inmersión en caliente-)	Mayor o igual a 50 años para Galfan (Zn-Al)
Modelos alternativos	GAR2 (sin rejilla), GTC-65A/B (rejilla de alambre de larga duración)	Fuerza GTC: 70–80% de GPS2, menor o igual a 1 m³ de volumen de roca

Ventajas del producto (datos-compatibles)

Distribución de carga cuantificada

– La configuración del panel de 4×4 m transfiere cargas de impacto locales a los paneles adyacentes, lo que reduce la carga máxima por anclaje en aproximadamente un 40 % a un 60 % en comparación con los sistemas rígidos.

Capacidad de tracción definida

– Resistencia a la tracción del cable principal Mayor o igual a 1770 MPa; Fuerza de rotura de un solo hilo Mayor o igual a 40 kN.
– Resistencia a la extracción del anclaje-mayor o igual a 50 kN.

Vida útil contra la corrosión-probada en el campo

– Revestimiento galvanizado-en caliente: Mayor o igual a 30 años.
– Recubrimiento Galfan (Zn-5%Al): Mayor o igual a 50 años.

Absorción de energía

– Clasificación del sistema inferior o igual a 100 kJ, verificada para eventos de desprendimiento de rocas de energía-media.

Aplicaciones

Pistas de carreteras y ferrocarriles.

– por ejemplo, la autopista Tianxi (Sección 3)

Control de emergencia geopeligroso

– por ejemplo, Nagaotun, ciudad de Hechi, Guangxi

Protección de emergencia contra inundaciones

– por ejemplo, el río Juma, Zhuozhou

Mitigación de riesgos geológicos en las carreteras del condado

– por ejemplo, el condado de Baode, Shanxi

Área escénica/protección de fuentes de agua

– por ejemplo, la autopista del río Amarillo, Linfen

Preguntas frecuentes

P1: ¿Cuál es el ángulo de pendiente máximo adecuado para instalar redes de protección activa flexibles?

R: Las redes de protección activa flexibles se pueden instalar en pendientes de hasta 70 a 80 grados con un diseño de anclaje adecuado. Para pendientes que superan los 60 grados, se recomienda una longitud de anclaje adicional (mayor o igual a 3,0 m) y un espacio reducido entre anclajes (menor o igual a 3,0 m) para mantener la fuerza de pre-tensión superior a 30 kN.

P2: ¿Cómo se ancla el sistema en suelo suelto o roca muy erosionada?

R: En condiciones de terreno deficientes, el anclaje de cable de acero estándar de Φ16 mm debe reemplazarse por un anclaje de barra de refuerzo de acero completamente inyectado (Φ20–25 mm, L=3.0–5,0 m). Se requieren pruebas de extracción-para verificar una resistencia mayor o igual a 50 kN. También se añade una placa de soporte secundaria (200×200×8 mm) para distribuir la carga.

P3: ¿La malla requiere una inspección periódica después de la instalación?

A: Yes. Visual inspection every 2–3 years is recommended. If any single wire rope strand break is found within a 4×4 m panel, the panel should be repaired by adding a seaming patch (Φ8 mm rope) across the damaged zone. After a recorded rockfall event (energy >50 kJ), se requiere una inspección inmediata de los anclajes y los cables de soporte.
